Multímetros: multímetro digital Fluke.

El multímetro es un aparato de medida que incorpora la posibilidad de medir distintas magnitudes eléctricas: tensiones, intensidades, resistencias, frecuencias, etc.

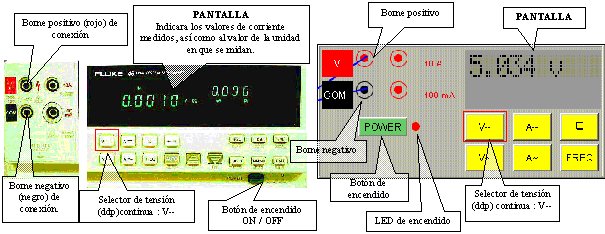

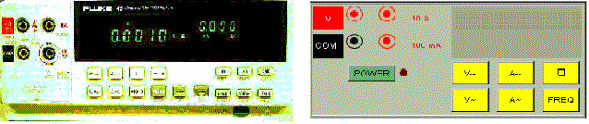

Las posibilidades constructivas y de manejo de los multímetros son variadísimas, pero existen unos patrones de construcción y funcionamiento que son comunes a todos ellos. En la figura siguiente se muestra un multímetro digital Fluke 45, junto a la modelización que se ha realizado del mismo en el programa laboratorio virtual.

Cómo usar el multímetro digital Fluke.

Para medir intensidades:

Recuerda que el multímetro, actuando como amperímetro, deberá conectarse al circuito en serie, es decir, se intercalará en el circuito como si se tratara de un elemento más.

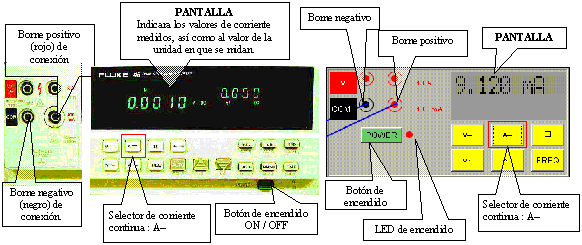

  1. Se conecta el multímetro Fluke, a través de los conectores  COM  y  10 A  en serie con el elemento en el que se desea medir la intensidad de corriente.
  2. Se enciende pulsando el botón  POWER .
  3. Se pulsa la tecla   A--  para medir intensidad de corriente continua.
  4. Se observa la medida en la pantalla.
  5. Si la medida fuese menor que 100 mA, deberá cambiarse el conector  10 A  por el de  100 mA .





Para medir tensiones:

Recuerda que el multímetro, actuando como voltímetro deberá conectarse al circuito en paralelo.

  1. Se conecta el multímetro Fluke a través de los conectores   COM  y  VΩ  en paralelo con la diferencia de potencial o tensión que se desee medir en el circuito correspondiente.
  2. Se enciende el pulsando la el botón  POWER .
  3. Se pulsa la tecla  V--  para medir tensiones en corriente continua.
  4. Se observa la medida en la pantalla.





Cómo conectar el multímetro como amperímetro (en serie).

El amperímetro se coloca en serie con el elemento cuya intensidad medimos, tal y como se muestra en el esquema siguiente:



 Montaje que en el laboratorio se realizaría de la siguiente manera:

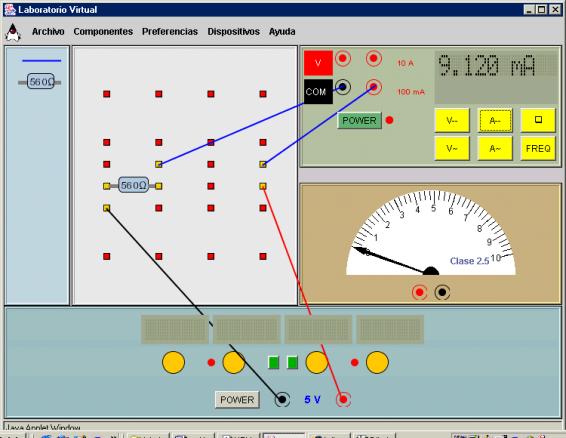

Montaje que en el programa laboratorio virtual quedaría:



Cómo conectar el multímetro como voltímetro (en paralelo).

El voltímetro se coloca en paralelo con elemento cuya tensión medimos, tal y como se muestra en el esquema siguiente:



  Montaje que en el laboratorio se realizaría de la siguiente manera:

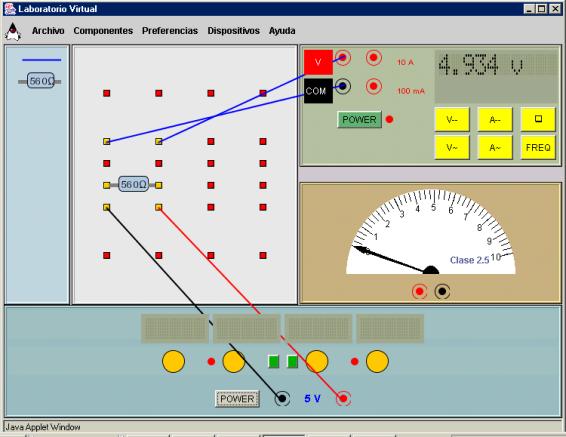

Montaje que en el programa laboratorio virtual quedaría:



Medida de resistencias:

Para medir el valor de una resistencia con el multímetro en su función de ohmetro, es necesario aislar la resistencia de cualquier otro elemento que pudiera haber en el circuito.

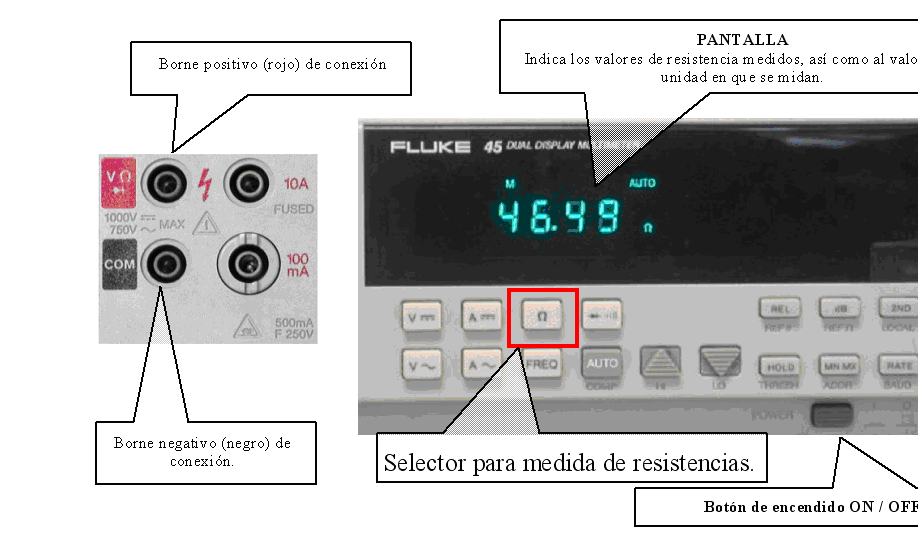

1. Se conecta el multímetro Fluke a través de los conectores  COM  y  VΩ  a la resistencia que se desee medir.
2. Se pulsa la tecla  Ω .
3. La medida aparecerá en la pantalla, con sus unidades correspondientes.




Medida de frecuencias:

Tanto midiendo intensidades como tensiones en corriente alterna, al pulsar la tecla  FREQ  aparecerá en la pantalla la medida de la frecuencia.
