Generadores de funciones


Los generadores de funciones producen corrientes variables en el tiempo. La forma de variación de dichas corrientes se suele ajustar a unos tipos determinados, como son función escalón, en dientes de sierra, o senoidal, que es la más comúnmente utilizada.

Generador de funciones
Figura 1: generador Yokogawa FG 110

Generador YOKOGAWA  FG 110


En la figura 1 se observa una fotografía del generador de funciones Yokogawa FG 110. En las figuras 2 a 4 se muestra con más detalle cada una de las partes que componen dicho generador de funciones.

indicadores

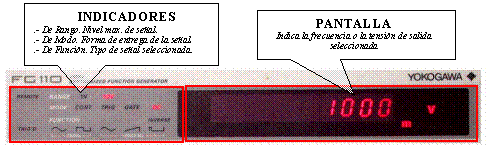

   Figura 2: indicadores de forma de onda seleccionada y niveles de salida, y pantalla.

indicadores
Figura 3: selectores de rango, modo, función, frecuencia y amplitud.


botones

Figura 4:

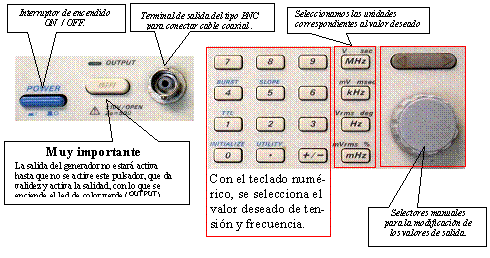

botones de encendido, activación y bornes de conexión . Controles para la selección de los valores de salida deseados.

El generador de funciones es capaz de producir tanto corriente continua como alterna. Para seleccionar una tensión continua, por ejemplo de 3 V, los pasos a seguir son:

   1. Se enciende el aparato mediante el interruptor de encendido (power).
   2. Con el selector de modo (figura 3) se selecciona DC, puede comprobarse en el indicador correspondiente arriba a la izquierda (figura 2).

3.     Con el selector de rango (figura 3) se selecciona el rango de tensión adecuado, en este caso 10 V y después con el teclado numérico, pulsando el número y la tecla de las unidades, o girando el mando de la derecha (figura 4) se selecciona la tensión deseada: 3 V para este ejemplo.

   1. Se conecta al circuito mediante un cable con conector BNC, que se conecta al terminal de salida del aparato (figura 4).
   2. Cuando el circuito esté bien montado se pulsa el botón ch1 y se encenderá la luz verde de salida (output). Sólo con esta luz verde encendida estará aplicándose tensión al circuito.

Para seleccionar una tensión alterna senoidal, por ejemplo de amplitud 3 V y frecuencia 100 Hz, los pasos serían:

   1. Se enciende el aparato mediante el interruptor de encendido (power).
   2. Con el selector de modo se selecciona CONT, y con el selector de función se selecciona la señal senoidal (figura 3), puede comprobarse las selecciones realizadas en los indicadores correspondientes arriba a la izquierda (figura 2).
   3. Con el selector de rango (figura 3)  se selecciona el rango de tensión adecuado, i.e. 10 V para este ejemplo.
   4. Para seleccionar la amplitud, se pulsa el selector de amplitud (figura 3) y con el teclado numérico o con el mando de la derecha (figura 4)  se selecciona la tensión deseada. Este generador considera la tensión de pico a pico, en lugar de la amplitud, por lo tanto para obtener una señal de 3 V de amplitud hay que seleccionar 6 V de pico a pico. También hay que tener en cuenta que el generador no suministra mucha potencia, por lo que en ocasiones puede disminuir el valor de la amplitud programada.
   5. Se pulsa el selector de frecuencia (figura 3)  y con el teclado numérico (pulsando el número y la tecla de las unidades) o con el mando de la derecha (figura 4) se selecciona la frecuencia deseada.
   6. Se conecta al circuito mediante un cable con conector BNC, que se conecta al terminal de salida del aparato (figura 4).
   7. Cuando el circuito esté bien montado se pulsa el botón ch1 y se encenderá la luz verde de salida (output). Sólo con esta luz verde encendida estará aplicándose tensión al circuito.
